IDEポートをSATAに変換しSATA-HDDを使いたい
マザボードのIDEポートに直接さして、SATA HDDをつなぎ、Windows XPのインストールに成功、起動できた。しかしドライブを128GBに変更するとSCSI機器にはターミネーターが必要と出てインストール不能?
Rosebe IDE → SATA変換アダプタ IDE - SATA変換アダプタ ATA 双方向 変換ボードカード 販売: Rosebe￥1,198 |
 |
2.5インチSATAをPCIスロットに搭載する
2023年1月31日
GLOTRENDS 2.5インチ SSDマウントブラケット SATA IIIケーブルとSSDネジ付き PCIeまたはPCIスロット取り付け 販売: GLOTRENDS in JP ￥999
2023年1月31日
SteelSeries ゲーミングマウスパッド 小型 ノンスリップラバーベース 25cm×21cm×0.2cm QcK mini 63005 販売: Amazon.co.jp ￥990 |
 |
IDEポートをSATAに変換し2.5インチSATA-HDDを使いたい
2.5インチIDE-HDDが一台残っていたのでこれをIDEドライブとして使えるよう
変換ボードを購入。コネクターを大きくしただけみたいなので
問題なく使えた
変換名人 2.5"IDE → 3.5"IDE変換マウンター IDE-25A35AF
販売: アマゾンジャパン合同会社 ￥1,510 |
 |
 |

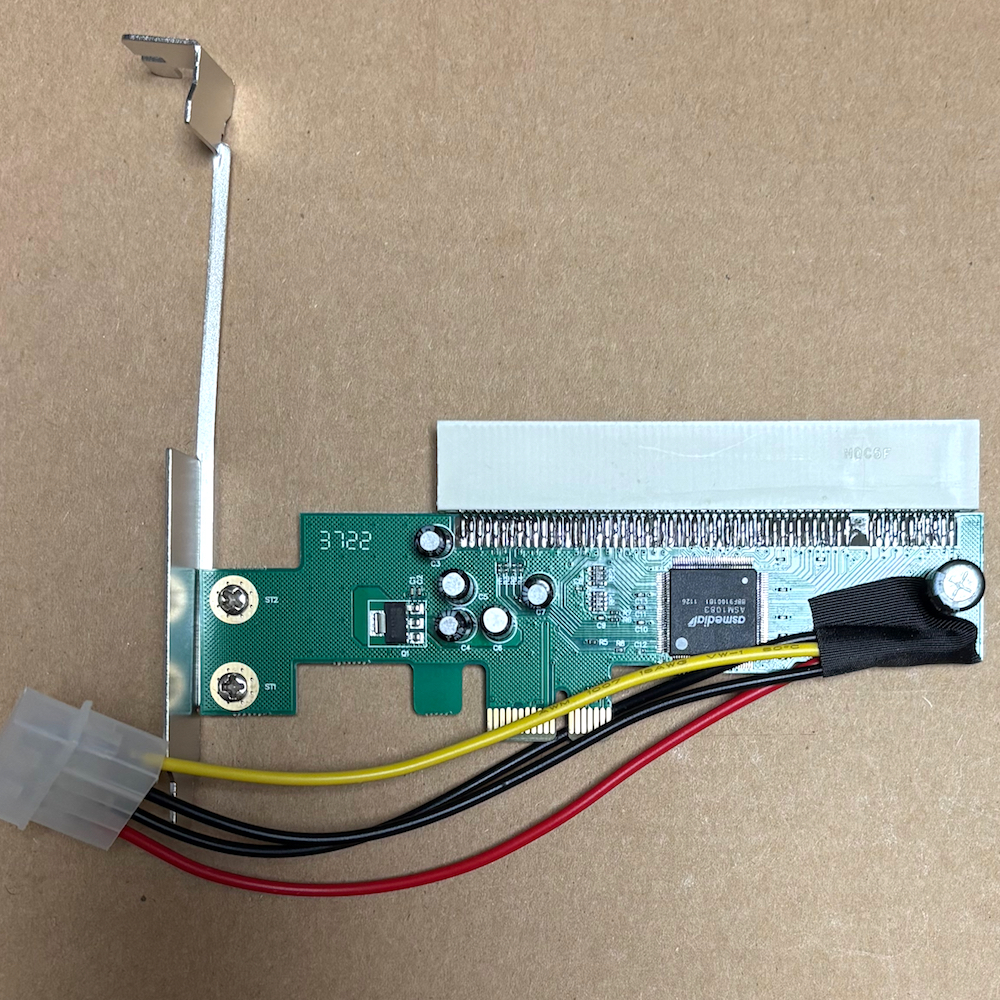

PCIカードをPCI-Ex1で使いたい
PCIカードをPCI-Ex1で使えるようにとしよと思い変換ボードを購入。
PCIカードは作動しなかった。（拡大）
Cablecc PCI-Express PCIE PCI-E X1 X4 X8 X16 - PCI
バスライザーカードアダプターコンバーター ブラケット付き Windows用
販売: Cablecc-JP ￥1,850
|
 |
 |
SATAのHDDをIDEに変換するボードを再び購入
IDE HDDがなくても、これを使えばSATA HDDを利用できる。Windows XPでもMacOS8.1でもSATA HDDにOSをインストールして起動できた。（大きな写真）
システムトークス スゴイアダプタ SATA-IDE変換アダプター 信号・電源変換一体型 マスタースレーブCS切替対応 SATA-TR150VH￥2,911 |
 |
CFカードをHDD代わりに使用する変換ボード
MacOSでは
IDEでのマウントはできなかった。
USBが付いてる機種でカードリーダー（このページの一番下）を取り付けて、CFカードを初期化して、システムフォルダーをコピー。
変換名人に戻して、起動してみたら、残念ながら未サポートとなる。
Windows では持っていたメディアが1GBしかなかったため、容量不足でXPをインストールできなかった。
変換名人 CFカード → 3.5"IDE変換アダプタ 40ピン(オス) CFIDE-401LA￥866
|
 |
AV to HDMI コンバーター Amtake、アマゾンで￥1,258
アナログ信号をデジタル信号に変換しHDMIから出力する機器 |
 |
SD-USB2CUP-L2 美男子の捕獲術
ビデオデッキなどのアナログ映像をパソコンに保存することができます。さらに取り込んだ動画を編集し、DVDを作成したり、ビデオファイルとして保存することが出来ます。 |
 |
Groovy HDD/SSDをUSB3.1 Gen1 [ SATA & IDE 接続ドライブ対応 ] UD-3102SAIDE
ヨドバシ3010円
SATA&IDE接続HDDやSSDをUSB接続に変換できるケーブルセット
WindowsやMacOSパソコンだけでなく、TVの録画やPS5/4の拡張ストレージ接続が可能
USB A端子で接続可能な機器 Windows 10 / 8.1 搭載パソコンやタブレット macOS / MacOS X iPad Pro / iPad Air（※1） USB接続HDDへの録画に対応したTV、チューナー、レコーダー（※2） Playstation 5 / 4Pro / 4 （「拡張ストレージ」フォーマット必須） ※1 別途、iPad Pro/Air付属USB TypeCケーブルや、USB A→TypeC変換アダプタ必須。 ※2 全てのTV機器での動作を保証するものではありません。予めご了承ください。
IDEタイプのHDDを接続し、シリアルATAコネクターとマザーボードのシリアルATAコネクターを接続。Windows10でテスト。残念ながら認識しなかったが、このままUSB-CポートとPCのUABコネクターに接続すると、不思議なことに認識、テストがてきた。 |
 |
2.5インチHDDケース
IEDとSATAで利用可能、実家にあった製品
|
 |
USBオーディオキャプチャケーブル
サンワダイレクト USBオーディオキャプチャー アナログ音声デジタル化 カセットテープ/MD/レコード Windows対応 ソフト付属 400-MEDI017 ￥2,870
Windows 10 / 8.1（64/32bit）、Windows 7（64/32bit） |
 |
ATTO UltraWIDE SCSI PCIカード
Power Macintosh G3 MT333に搭載されていた製品
UltraWIDE SCSI HDDを使うために必要 |
 |
FireWire PCI拡張カード（IEEE1394 PCIカード）
VIA Technologies, Inc. VIA VT6306
作動するか不明 |
 |
USB2.0 PCI拡張カード（USB2.0 PCIカード）
VIA Technologies, Inc. VIAVT6212L
伝送速度は最大480Mb / s
USB1.1対応、PCI2.2およびPCI電源管理1.1仕様対応 |
 |
ULTRA ATA66 PCI拡張カード
ACHIP ATP860-A
Power Macintoshで使われていた製品で
MacintoshでATA HDDを搭載できるようにしたカード |
 |
USB3.0 PCIe x1拡張カード
FREEDM PCIx1 Asmedia ASM-1042 USB3.0
|
 |
USB3.0 PCIe x1拡張カード
外部2ポート
UNITEK Y-7301 NEC UPQ720200 USB3.0
|
 |
玄人志向、SATA3RI2-PCIe 内蔵SATA III ポート
内部ポート x2 PCI-Express x1 スロット
Marvell製 88SE9130 Windows 10 / 8.1 / 8 / 7 / Vista / XP
本製品は Legacy Option BIOS ROM を搭載しています。そのため、UEFI/BIOS設定内で CSM（Compatibility Support Module）機能を有効化できないマザーボードでは、RAID設定を行うことができません。 ※Intel 500シリーズ以降のマザーボードでは、本製品は正常に動作しません。 |
 |
2026年2月23日

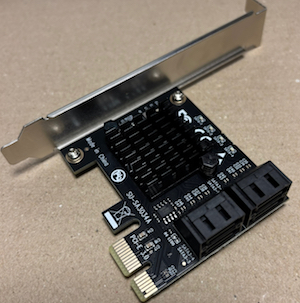

GLOTRENDS SA3034A
4ポートPCIe SATA3.0拡張カード
OSブートをサポート
Windows,Linux,Mac OS,NASと互換性あり ￥3,799 税込
MacPro2008で使って見た
|
 |
Adaptec PCI SCSIカード AHA-2940
コネクターが50pin、ドライバーCDあり
https://s6.ssl.ph/algo/doc/UltlaWideSCSI.html
を参照 |
 |
M2.SSDコネクター |
 |
MITUBISHI MF355F-2592MA
3.5インチフロッピードライブ
Mac用
|
 |
NEC FD1231T
3.5インチフロッピードライブ
Windows用 |
 |
MITUBISHI MF355F-592MA
3.5インチフロッピードライブ
Mac用 |
 |
Pionneer BDR-208BK
BD-R 1層 15倍/2層 14倍速記録 ・ディスク共振スタビライザー搭載
読み取り
BD-ROM ： 20700～54000KB/sec 最大12倍速、DVD-ROM ： 8910～21600KB/sec 最大16倍速、DVD-RAM ： 6750KB/sec 最大5倍速、CD-ROM ： 2580～6000KB/sec 最大40倍速
書き込み BD-R 1層、PCAV BD-R 2層、BD-RE 1層、2層、DVD-R、DVD-RW、DVD-R DL、+R、+RW、+R DL、DVD-RAM 、 CD-R、CD-RW |
 |
Apple CD 32X
ATAPI (IDE)、最大32倍速 (32X) |
 |
Pionneer DVR-110AV
最大書き込み
DVD±R 16倍速、DVD±R DL 8倍速、DVD+RW 8倍速、DVD-RW 6倍速、DVD-RAM 5倍速、CD-R 40倍速、CD-RW 32倍速。 |
 |
最初にかったROMライター
CH341A USBプログラマーキット、SOP8クリップEEPROMバーナーBIOSフラッシャーSPIフラッシュプログラマーキット、1.8Vアダプター、24/25シリーズ用150mil SOP8ソケット￥ 1,666
▼2022/11/21、ASUS P4P800E-Deluxe、ジャンクをヤフオクで3000円で購入
ASUS P4P800E-Deluxeは、CPUとCPUクーラーが付いていて、取り外すまでは動作に問題ありませんでしたが、動作確認環境が無いため起動確認できておりませんのでジャンクとなります。という製品を購入、受け取って作動確認したが、動作に問題ありませどころか、BIOSすら立ち上がらない、ゴミを3000円で買ってしまった。古いマザーボードを購入したのは Socet 478 の CPUと、AGPパス用のビデオボードが残っていたのでこれらを処分するために購入した。
多分ROMを飛ばしたのだと思い、ROMライターを購入。しなしROM用のソケットがなかった、よく確認しないで買ってしまった。お蔵入り。また無駄遣い。 |
 |
次に買ったROMライター
USBプログラマーAVRTL866IIPlus用
USBユニバーサルプログラマーEEPROMフラッシュ8051AVR MCU GAL PIC
10アダプター付き￥11,300
こちらは使えたのだ。ROMにBIOSを書き込んだけれど、P4P800E-Deluxeは起動しに買った。結果、
ASUS P4P800E-Deluxe、3000円+
CH341A USBプログラマーキット、1,666円+
USBプログラマーAVRTL866IIPlus、11,300円
=15,966円の無駄遣い
|
 |
オークションで、マザボードを探し、にASUS T2-Rに内蔵されていたマザーボード P4R8T（SOCKET 478）を購入（980円+送料1,320円=2,220円）。
しかし、これを出品した奴はクソだな。送料を出品者負担にするとヤフーのお手がる配送で全国一律700円で発送でき、合計1,680円で買えるのに、見かけの値段をやすくするため、送料を落札者負担にしている。しかも着払い。ヤフオクでは本当に欲しいもの以外は、送料を落札者負担にしているのはパス、さらに作動確認した写真がないのもパス。
テストをしていると、IEDタイプのHDの調子が良く無い。これが壊れたら、古い機種は検証すらできなくなるので、SATA→IED40Pinに変換するボードをアマゾンで購入。購入したRosebe IDE変換アダプタは、はじめ起動できなかったが、テストを繰り返しているうちに、Windows XPのインストールも起動も可能だった。P4R8Tでは２あるIDEポートのファーストに接続し、マスターで設定。DVDドライブはIDEポートのセカントに接続し、スレイプに設定した。（大きな写真）
| 製品 |
Mac OS8〜9
インストール |
Windows
XPの起動 |
Windows
XPインストール |
| Rosebe ID |
× |
◯ |
▲ |
| 変換名人2.5"ID |
◯ |
◯ |
◯ |
| PCIE→PCI-E |
- |
- |
- |
| スゴイアダプタ |
◯ |
◯ |
◯ |
| CF→IDE変換 |
× |
不明 |
不明 |
|
|
