橙 +3.3VDC +3.3V直流 赤 +5VDC +5V直流 黄 +12VDC +12V直流 青 -12VDC -12V直流 白 -5VDC -5V直流 紫 +5VSB +5V直流、コンセットに接続している時は常に出力 黒 COM 各出力の戻り 緑 PS ON 電源ON/OFFコントロール信号 灰 PWR OK 電源出力OK信号 茶 3.3V Sense 3.3V出力センサー

ATX Version 2.1

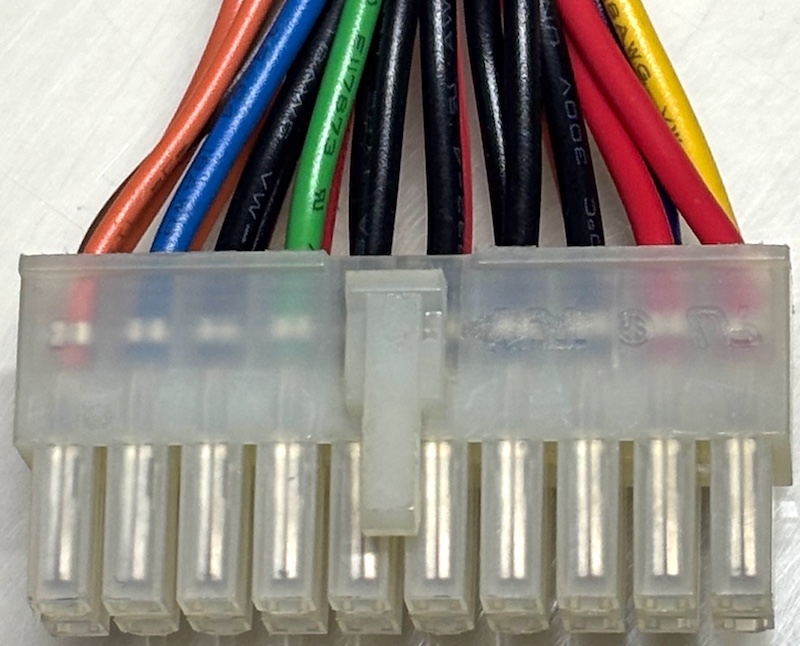

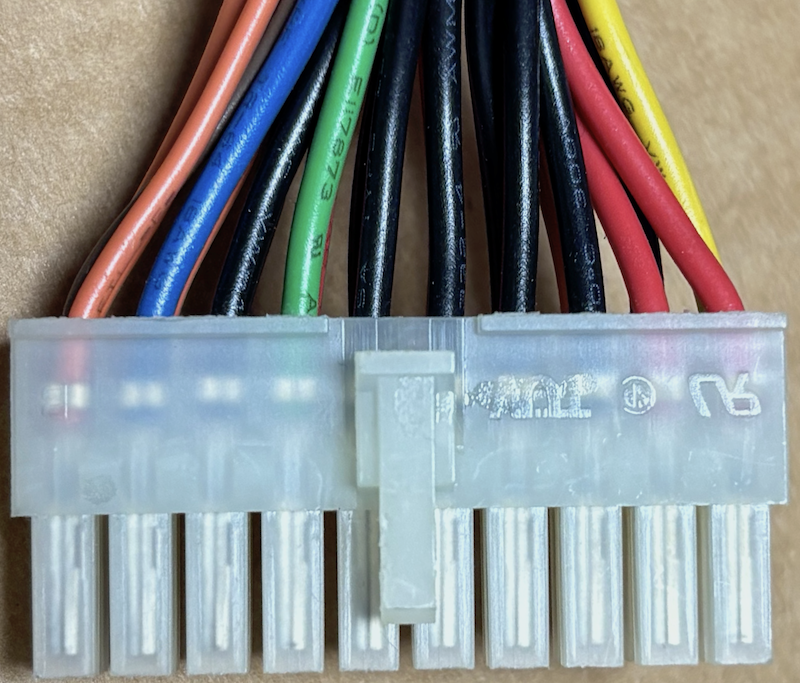

20ピン、メイン電源コネクターを上から見たところ
（現在販売されている電源は、メイン電源コネクターは24pin）

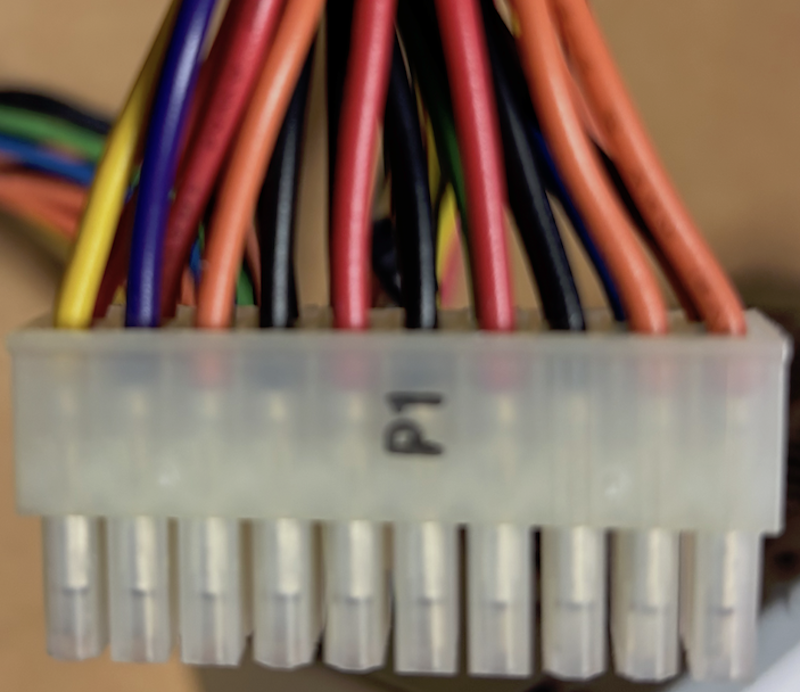

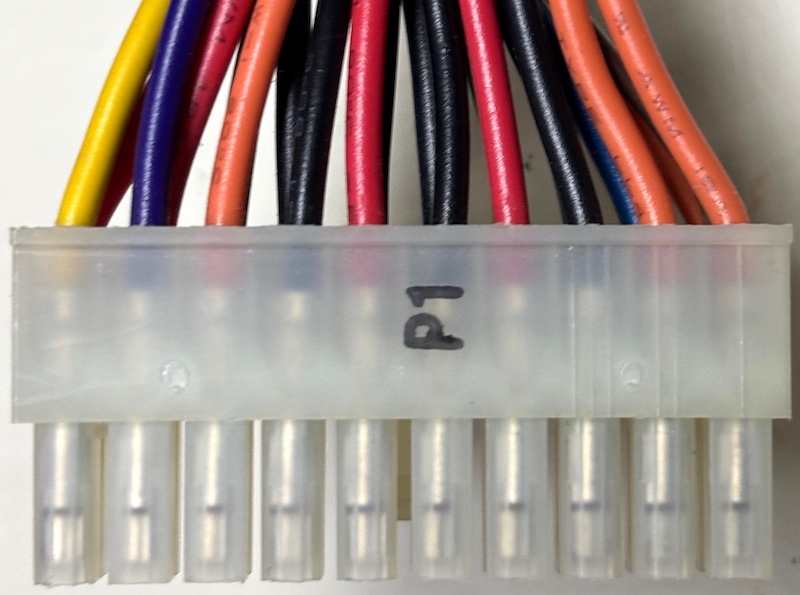

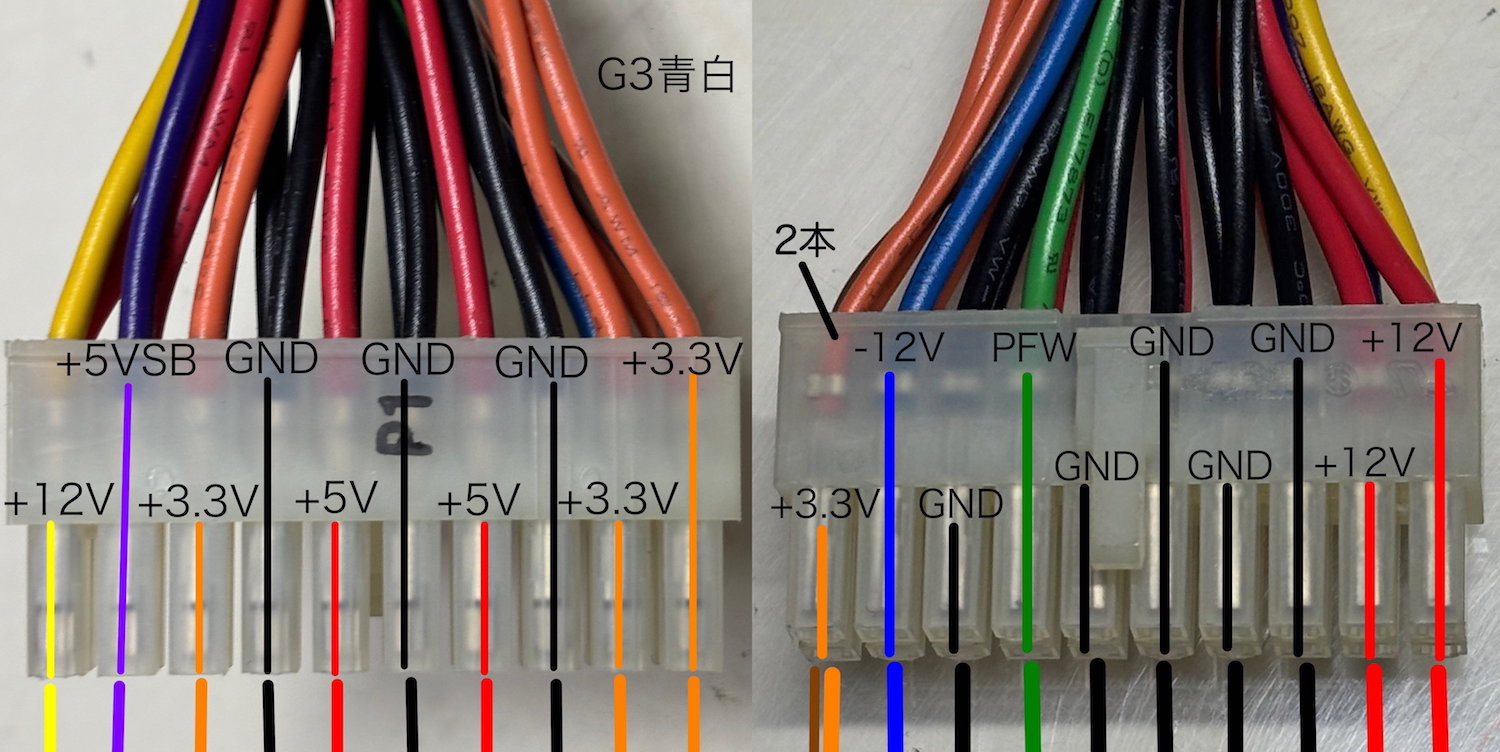

Power Mac G3（青&白）の電源の配線

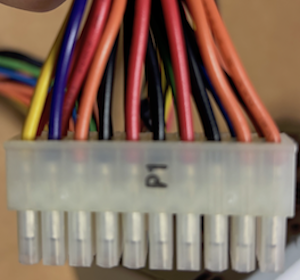

（拡大）

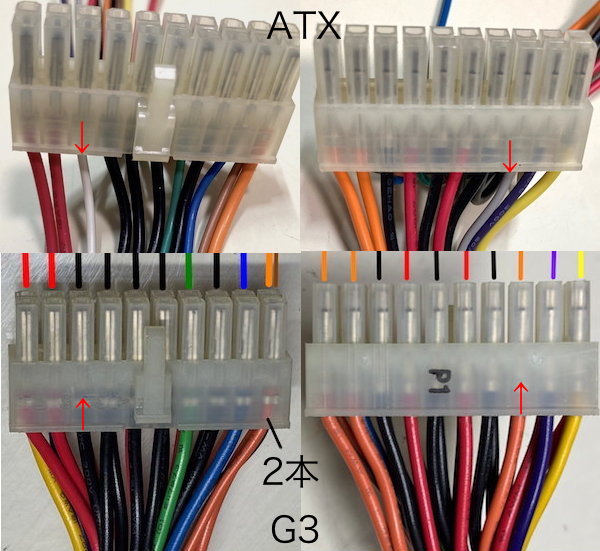

ATX電源とPowerMacG3はの電源は、（白・ -5V直流）と（灰・PWR OK）の二本が違う

SATA電源ケーブルを分解してみた

IIci 用にATX電源を加工する

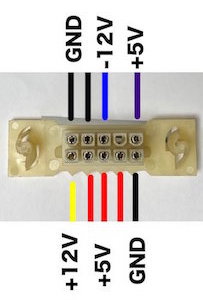

IIciの電源から必要になるコネクターを切り取る。

（オリジナルのケーブル）

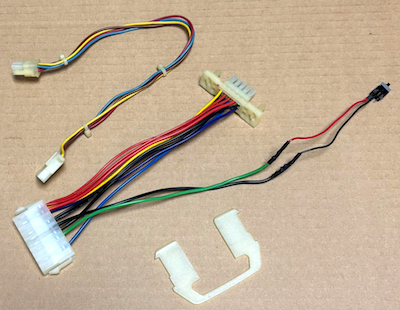

手元にあった、24ピンの電源を20ピンのマザボードに接続するための変換ケーブルを利用する
（配線はこのサイトを参考に加工しました。
http://www.marushin-web.com/mac2_1.html　）

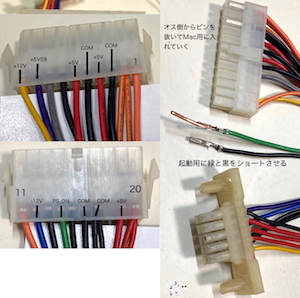

変換ケーブルのオス側から必要なケーブルピンを抜いて、IIciの電源コネクターに挿していく


（加工後・拡大）


完成したケーブルをATX電源のメインケーブルと、IIciマザーボードの電源差し込みコネクターの間に入れて使用する。

（完成）

電源の加工が終わり、緑と黒のケーブルをショートさせ、起動させる。

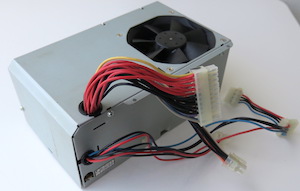

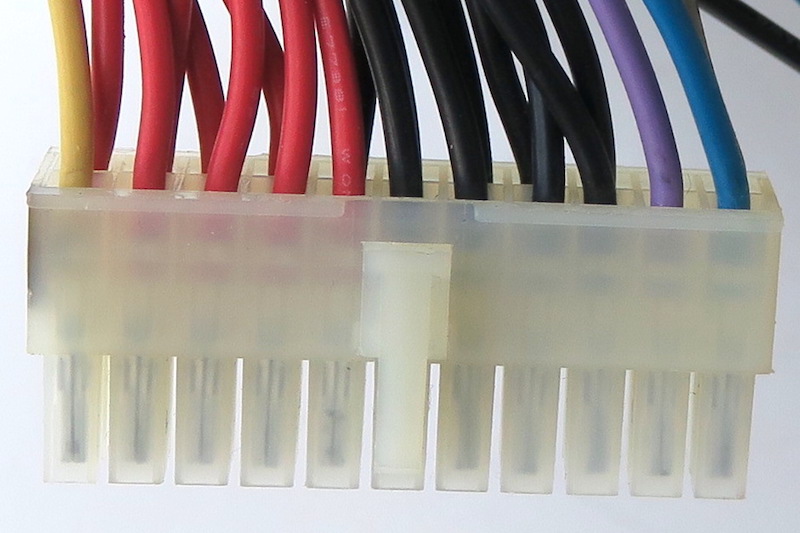

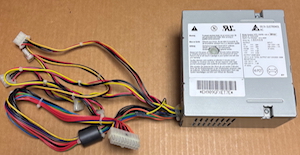

Power Mac 7600/132で使われていた、DELTA製、150W	（拡大）	（拡大）

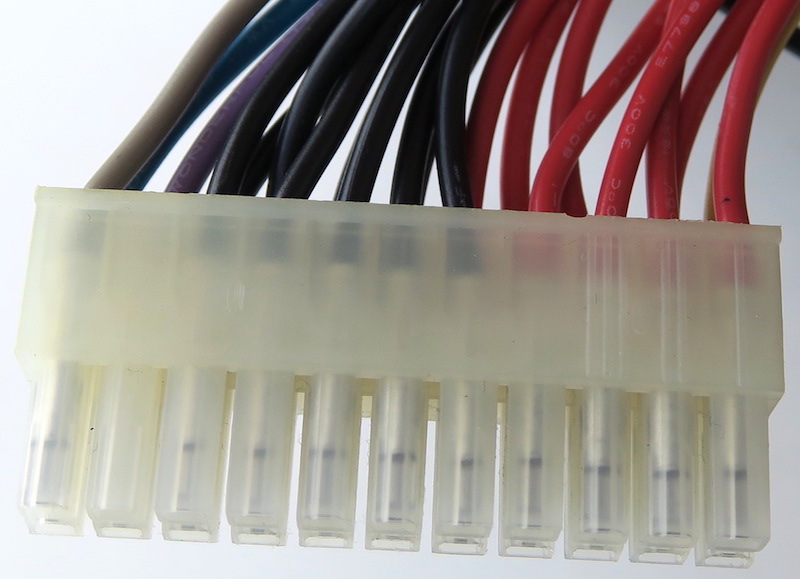

Power MacG3青白で使われていた、DELTA製、200W	（拡大）	（拡大）

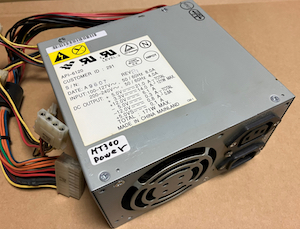

Power MacG3 MT333で使われていた、DELTA製、171W テストで使うとき、ATX用電源をそのまま流用している	（拡大）	（拡大）
