■2026 / 2/20～

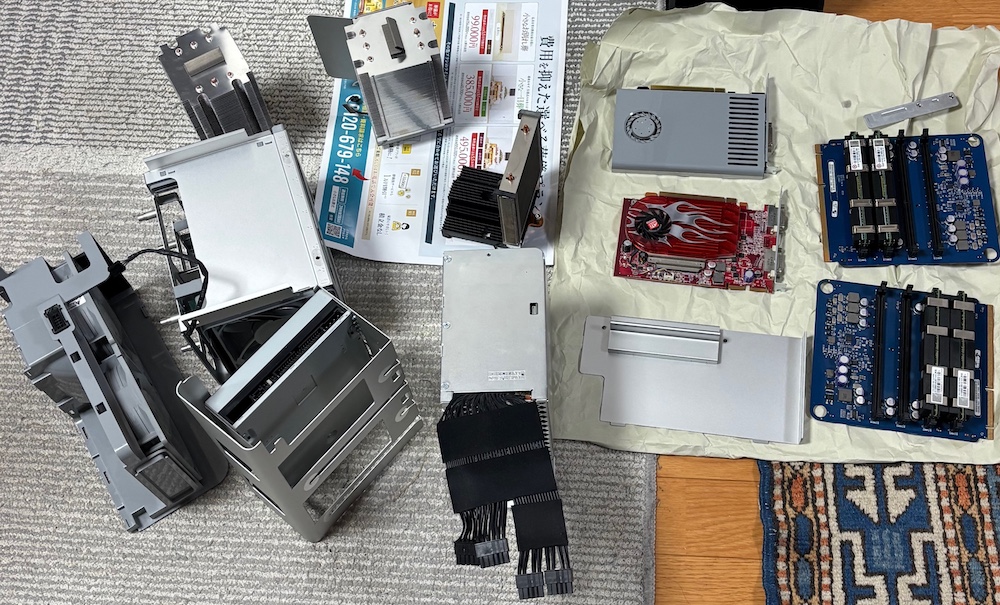

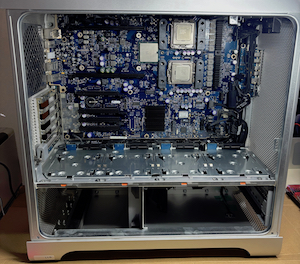

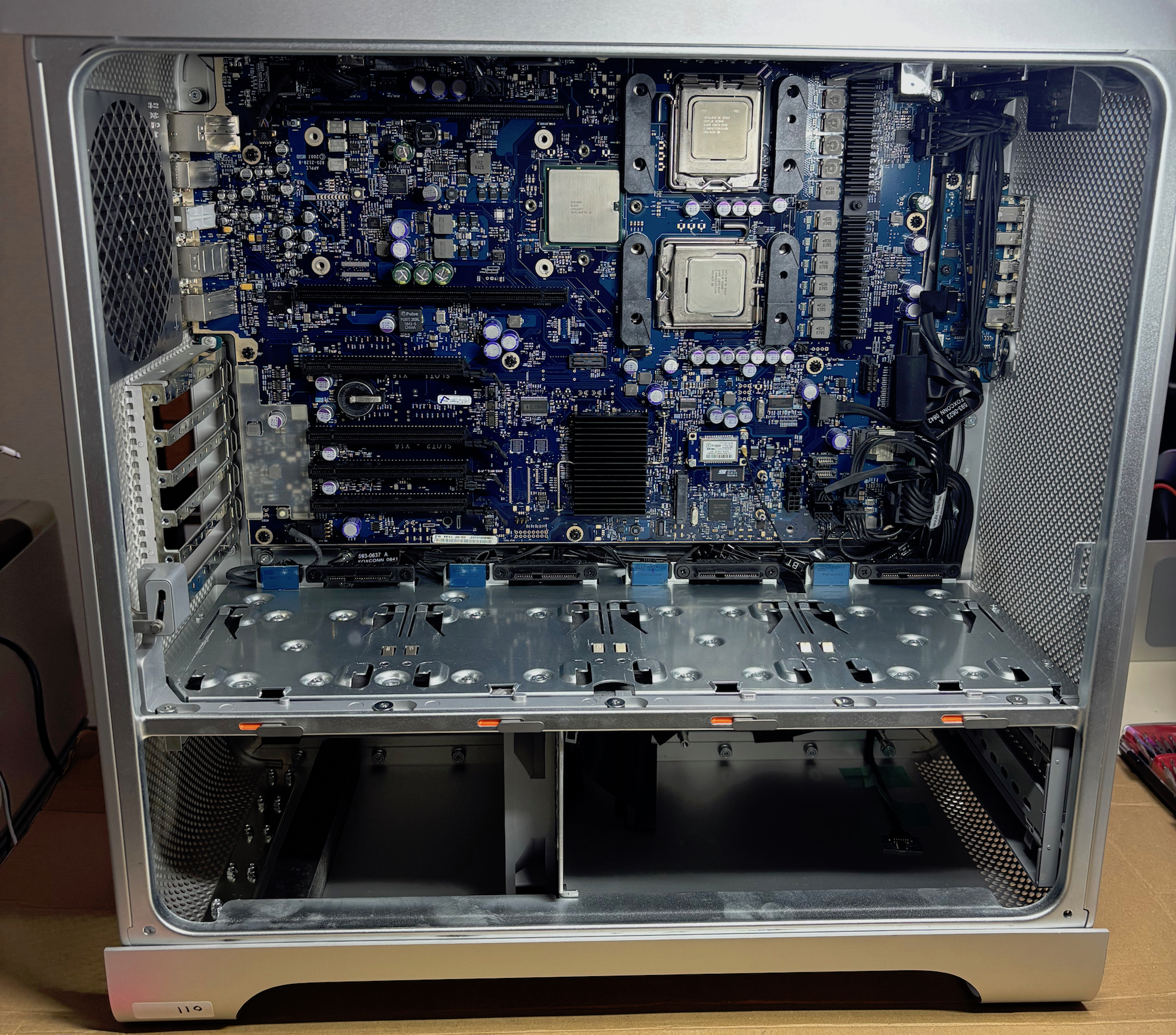

■マザーボード以外を全て取り出し掃除した
（拡大）

（拡大）

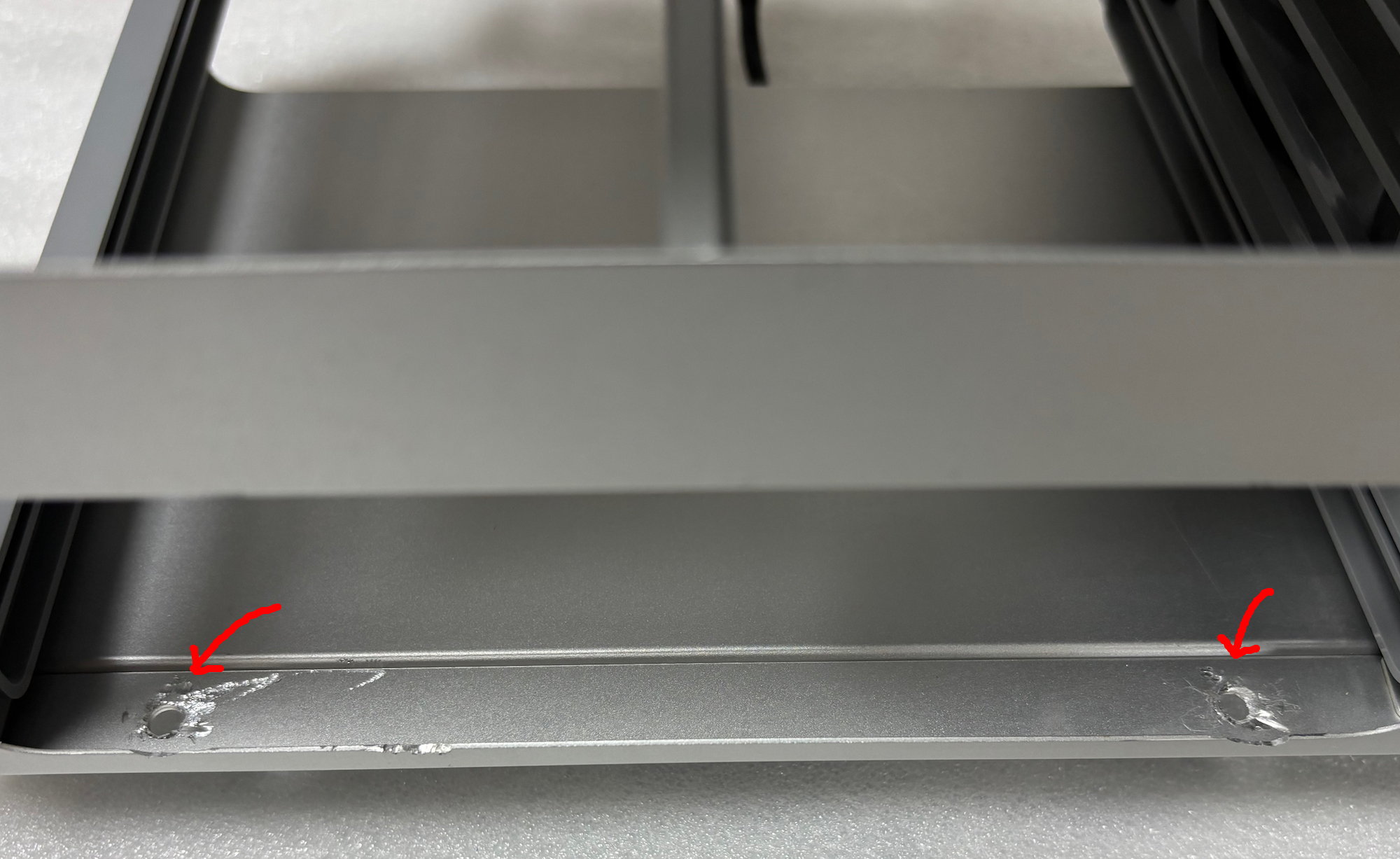

メモリーカバーのネジが固着して外れなかったので破壊したため、ケースに傷ついてしまった
（拡大）

電源のカバーを開けようとしたが、内部のプラスチックの仕切りが上下で接着されていて
完全に開くことができなかったので、ブロワーで埃を吹き飛ばすだけにした。

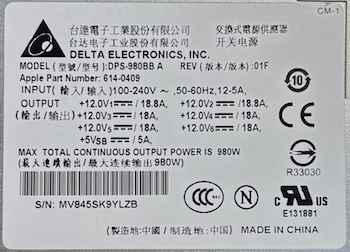

電源はDELTA製、980W、+12が108Aの大出力

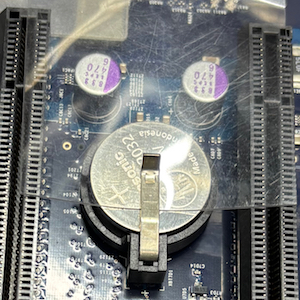

内蔵電池を交換、オリジナルはBCR2032だったが、CR2032を使用	電池の押さえが硬いので、プラスチックのシートを電池とツメの間に挟むと簡単に外れる

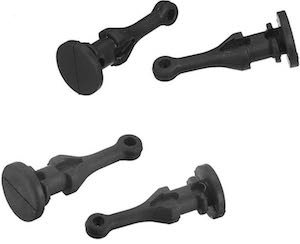

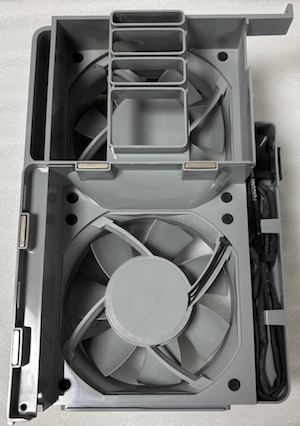

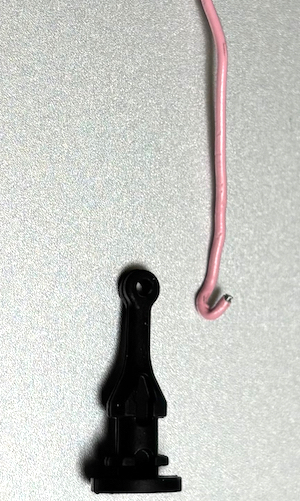

ケースファンの掃除。 電源の後ろのファンは取り外さないと掃除できない。ファンの取り付けネジはシリコーン削減騒音振動仕様で経年劣化していて、引っ張るとちぎれてしまった。	アマゾンで10個で￥649で売られていたので、注文した。PCで使われている金属のケースファン取り付けネジは、MacProの取り付ける側の穴が小さくて使えない

電源の後ろのファンは手前のは、先っぽを引っ張るだけだが、奥の方は手が入らないので引っ張れないので、クリップを使いシリコーンネジの穴に引っ掛けて引っ張った	CPUクーラーと、メモリー。PCIExとドライブの冷却用ファンはこのままの状態で掃除した。

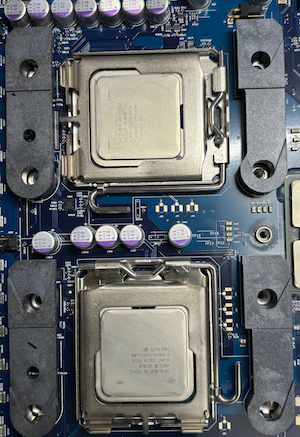

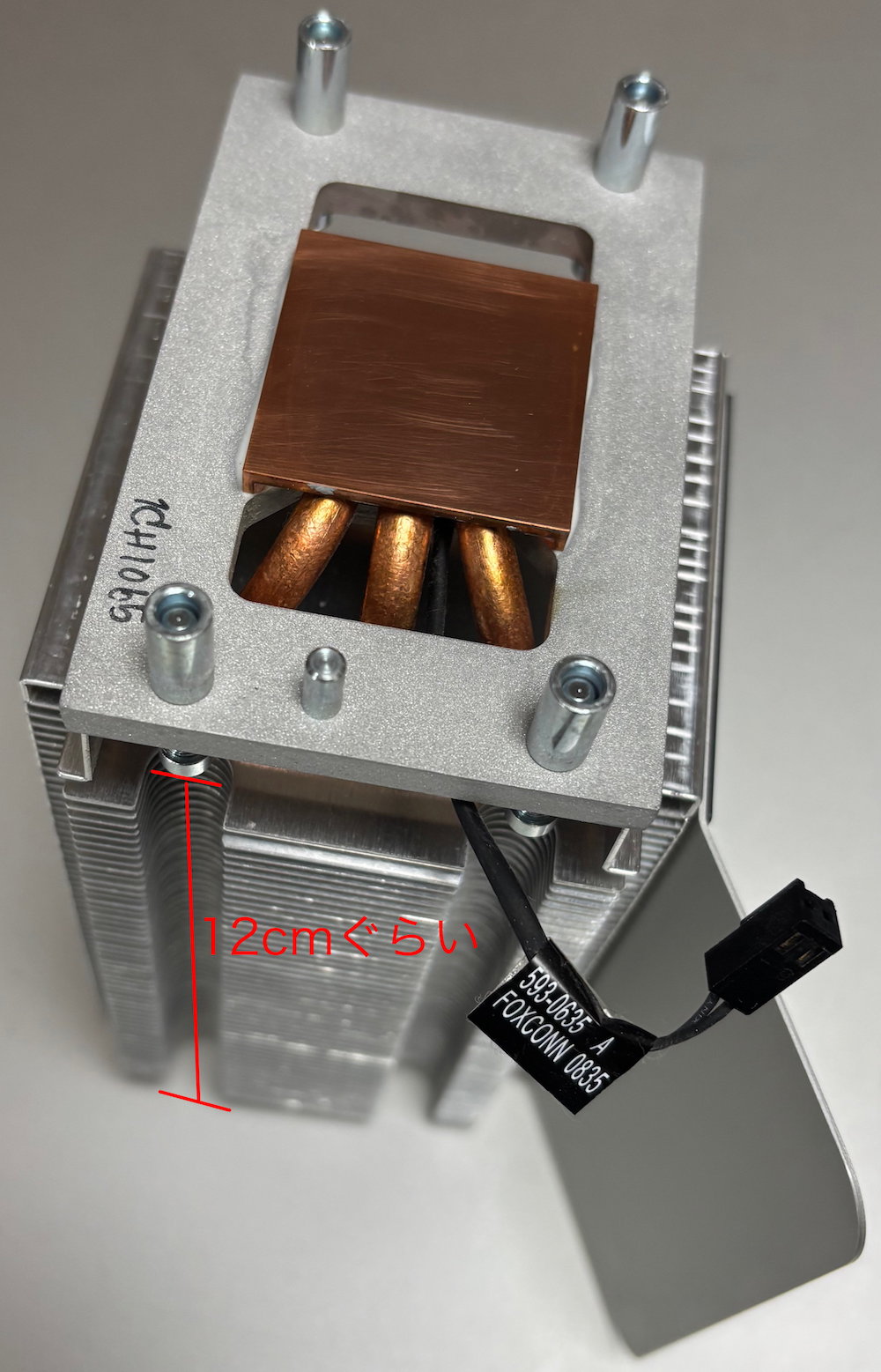

CPUクーラーの取り外し、取り付けには、長さが15cmぐらいの六角レンチ（3mm）が必要。 取り付け時に均等のトルクでマザーボードとCPUクーラーを取り付けるのが難しい。（拡大）	CPUは、 Intel Xeon E5462x2 2.8GHz 8 Core、12MBのL2キャッシュ TDP80（Harpertown）

ビデオボードは2枚搭載されていたが、MacProを起動すると消費電力が大きく170W近くまで消費していた。
なので普段は、使わないだろうから、一枚だけにした。

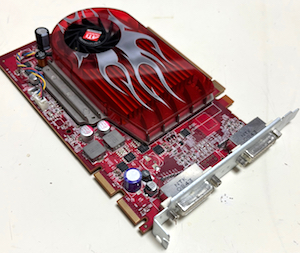

■ATI Radeon HD 2600 XT（256MB GDDR3 SDRAM、デュアルリンクDVIポート2基）
256MBのGDDR3メモリ、GPUは700MHz、メモリは800MHzで動作（128ビット ）
最大45Wの定格電力

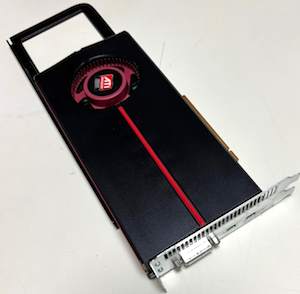

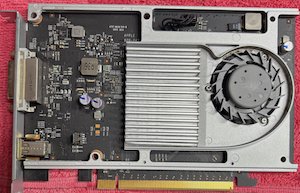

■MacPro 純正 ATI Radeon HD 5770がヤフオクのストアーで安かったので
購入してみた。
作動確認とかしないストアーで、というよりヤフオクは個人売買が主体で、
ストアーなどは、廃品回収業者が安くオフィスなどのパソコンを引き取り、
バラして売ってるイメージしかないので、利用したくないのだが、
このボードはここにしかなかったので購入してみた。

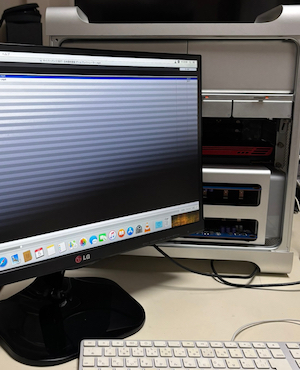

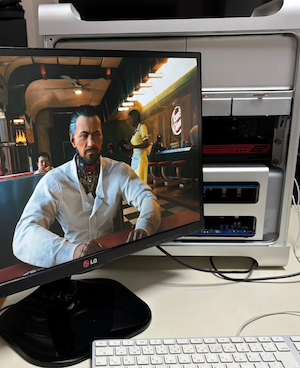

MacProに搭載したら、電源投入とともに、画面が乱れ、その後起動した。
とりあえず動画を再生（mp4）してみた。
QuickTimeプレーヤーは作動したが 滑らかに再生できない


次にVLCプレーヤーで再生したら、再生不能。
チップが壊れているのか、ドライバーがないのか不明だが使えない

さらにミニディスプレイポートからは出力されなかった。

以上、このボードはゴミかな。
Windows10に搭載して、最適なドライバーを適応したら
どうなるか後日試してみることにした。

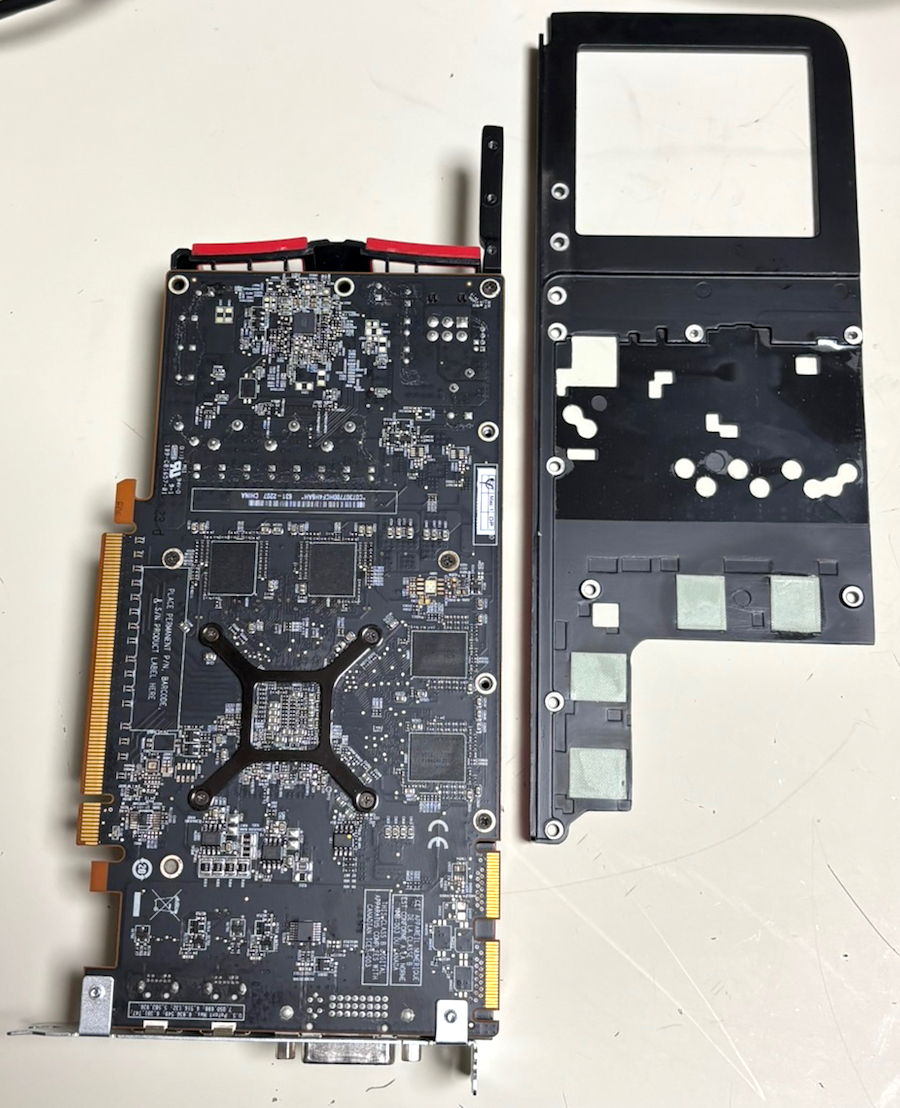

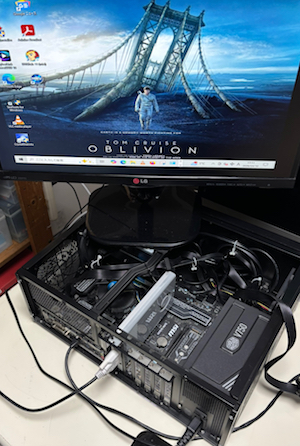

このボードは長くてケースの中に収まらないので、

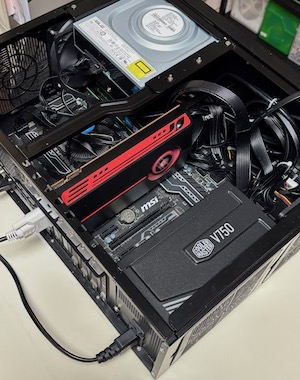

ヒートシンクみたいなステーを外して、Windows10に搭載。
このPCは、Radeon RX-460P2SFG5 （XFX RX460 2G ）が搭載されていたので
ドライバーなどをインストールしないでそのまま、搭載。

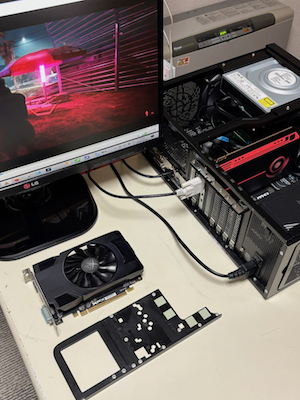

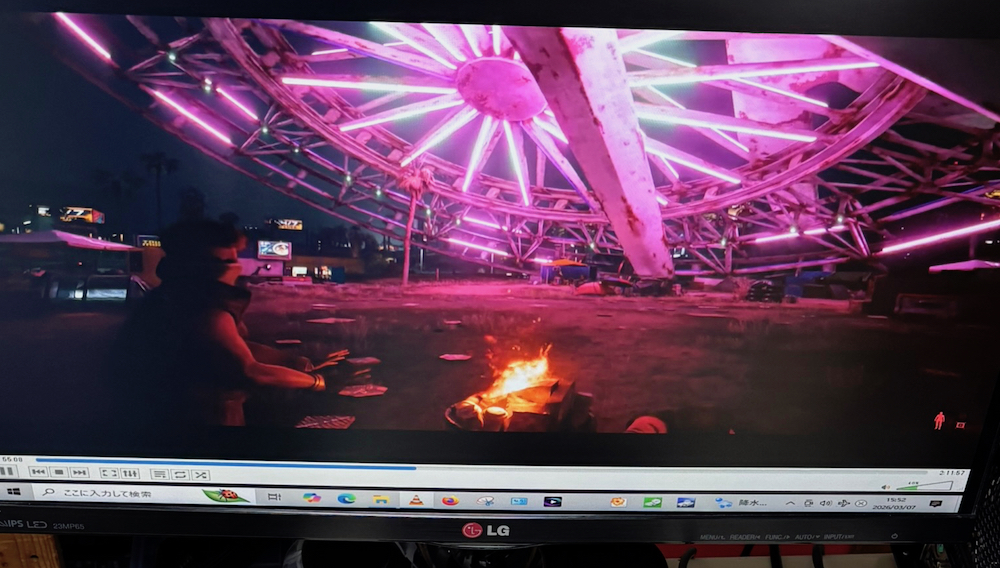

電源を入れると普通に起動した。VLCプレーヤーでの再生も問題なかった。
（ドライバーがないのでタテヨコ比がおかしい）
チップが壊れてるわけではなかった。
（テストで使っているPCのスペック）



■Mac Pro Early 2009モデルの純正標準ビデオカードも搭載されていた
・nVIDIA Geforce GT 120 512MB PCI Express 2.0 for Mac Pro
GDDR3メモリ、GPUは550MHz・メモリは800MHzで動作（メモリーバス 128ビット）
消費電力は最大50W、PCI-Express 2.0 x16インターフェース、mini DisplayPort x1, Dual Link DVI x1、カードの長さは145mm

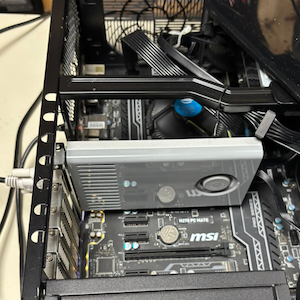

このカードをWindows10で動くPCに搭載して見た。

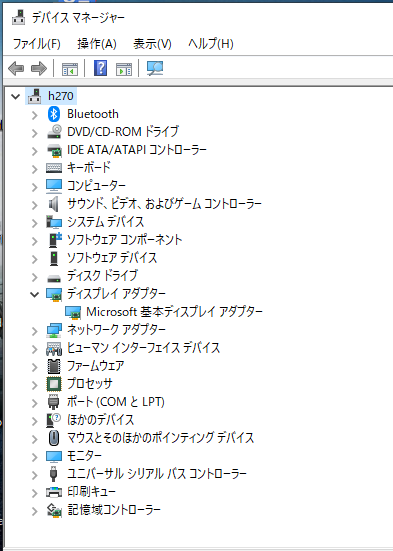

普通に作動した。作動はしたけど、デバテイスマネージャーには登録されない。

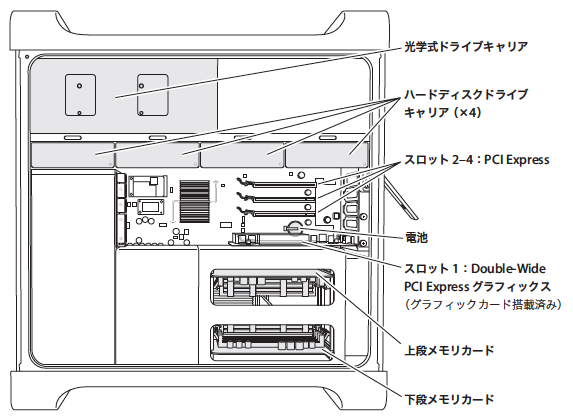

■MacPro2008の PCI-Express 規格
PCI-Express 2.0 x16が2スロット、PCIe 1.1 x4スロットが2基で
ビデオボードはPCI-Express 2.0 x16に搭載する

■ハードドライブは搭載されていなかったので、80HBのHDDを搭載し、OS X 10.11 El Capitanをインストールした。起動させると、予想より遅かったので余っていたSSDに変更することにした。

調べたらMacProのシリアルポートはSATA2（Serial ATA 3Gb/s）で、SSDはSATA3、使用したのはCrucial SSD 500GB MX500（Serial ATA 6Gb/s）。
MacProでSerial ATA 6Gb/sで作動させるためにPCIe拡張カードを買ってみた。


・GLOTRENDS SA3034A 4ポートPCIe SATA3.0拡張カード、OSブートをサポート
Windows,Linux,Mac OS,NASと互換性あり アマゾンで￥3,799

SSDにOS X 10.11 El Capitanをインストールして、

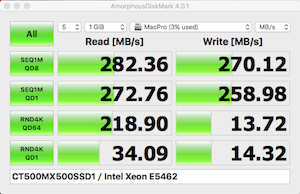

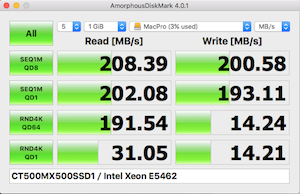

SSDを PCI-Express 2.0 x16に取り付けて、AmorphousDiskMarkで速度を測った。
なんと Serial ATA 3Gb/s 接続よりも遅かった。
多分購入したボードのチップとかの問題だと思う。またしても無駄遣い。

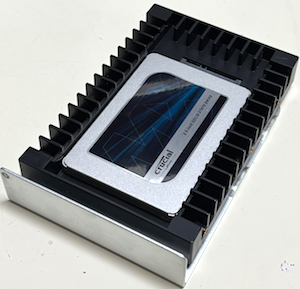

取り外し、普通のHDDと同じ様に取り付けるため、マウンターを購入することにした。
（AmorphousDiskMarkhttps://amorphousdiskmark.softonic.jp/mac）

メリー2G x 4枚をヤフオクで購入し 16GB搭載してみた。

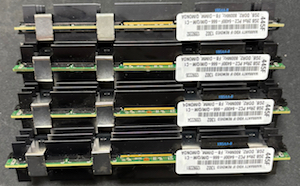

■メモリー2G x 4枚をヤフオクで購入した
入札したときは1500円だったが、最後に邪魔が入り、最終的に送料込みで4700円だった。
全てのスロットに搭載し、16GBにしてみた。

■OSのインストール
最初、OS X 10.11 El Capitanを普通にSSDにインストールしたが
有線LANで接続したサーバーの一部にアクセスできない。
できないのは、サーバーのWestern Digital 6TBを使用したディレクトリーで、原因は不明。
El Capitanは、インストールできないアプリが多くいまいちなので、
Sierraにアップグレードすることにした。

普段、htmlのページは
iMac（21.5インチ2017）、macOS Sierra 、Adobe Dreamweaver CS6で作っているので、
MacPro2008もmacOS Sierraをインストールすると使いやすくなるだろうと。

インターネットの参考サイトを見ながら
インストーラをiMac（21.5インチ2017）上でUSBメモリーに作成したが、
MacPro2008でoptionキーを押しながら起動しても、作成したUSBメモリーがマウントしない。
何度も試したができなかった。
MacBookPro2011上でも作成した見たが同じだった。

原因不明だが、多分MacPro2008上で作成する必要があったのだと思う。
ということで、翌日、Sierraではなく、
macOS 10.13 High Sierraのインストール作成にチャレンジすることにした。
方法は、インストーラーにパッチをあてて、未対応機種にOSをインストールするという方法。

■パッチは「サポート対象外のMac向けmacOS High Sierraパッチツール」以下のサイト
https://dosdude1.com/highsierra/

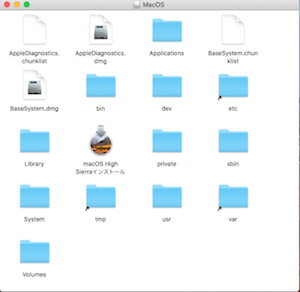

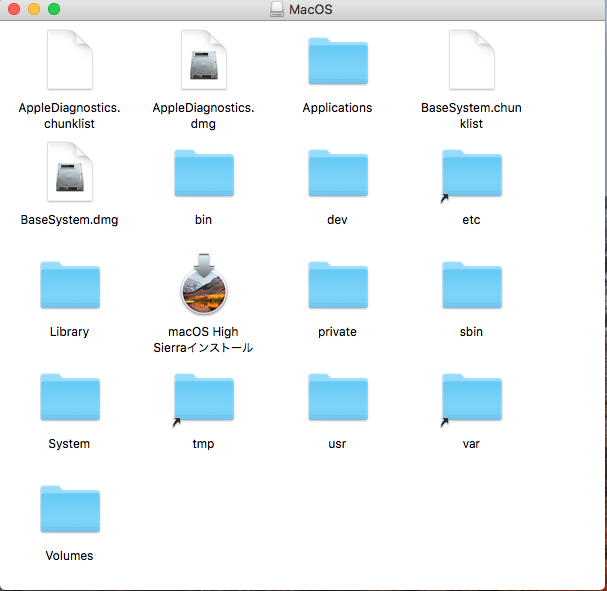

パッチを適応したインスラーの中身（拡大）

上記のサイトどおりにインストーラーを作成した。
このパッチを使えは、High Sierraを事前に用意する必要もなく、
パッチだけでインストーラーを作成できるというスグレモノだ。
作業はこのサイトどおりにすすめた、High Sierraのインストールに成功。

※iMac（21.5インチ2017）は、macOS Sierraなので、Firefoxは115.33で、サイトにアクセスすると英語のままだが、MacMini M2のOSはTahoで、Firefoxは148.0。サイトにアクセスすると全部自動で翻訳されるので、MacMiniでページを読みながら進めた。

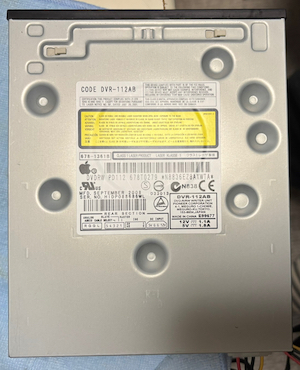

■このMacProの、DVDドライブはトレイが出てこなかった（Pioneer製DVR112AB）。
とりあえずゴムベルトを購入し交換して見た。結果トレイが出る様になった。

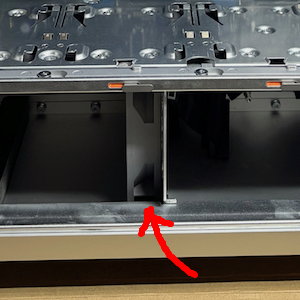

本体の、DVDスロット上段はシャッターが引っかかり戻らないので
DVDドライブを2段目に移動した。

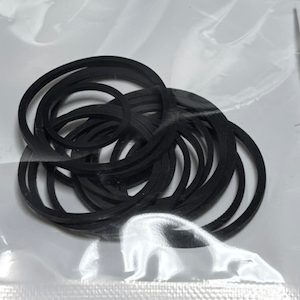

修理 補修 ゴムベルト 直径 17mm ～ 32mm 17本組 DVD CD LD ラジカセ レコーダー XBOX 交換 ベルト モーター ￥1,000（Amazon）
